Разработка 3D-моделей деталей насоса
Задача:
Заказчик производит буровые установки и оборудование для нефтегазовой отрасли. Для нового проекта требовалось создать насос с заданными характеристиками на основе европейского аналога.
Заказчик производит буровые установки и оборудование для нефтегазовой отрасли. Для нового проекта требовалось создать насос с заданными характеристиками на основе европейского аналога.
Этапы выполнения работ:
1. 3D-сканирование – проведение высокоточного сканирования деталей насоса для получения облака точек и полигональных моделей.
2. Обработка данных – очистка и оптимизация полученных данных, подготовка к переводу в CAD-формат.
3. Построение 3D-моделей – параметрическое моделирование в КОМПАС-3D с соблюдением исходных геометрических и гидродинамических характеристик.
4. Передача заказчику – предоставление полного комплекта файлов в согласованных форматах.
2. Обработка данных – очистка и оптимизация полученных данных, подготовка к переводу в CAD-формат.
3. Построение 3D-моделей – параметрическое моделирование в КОМПАС-3D с соблюдением исходных геометрических и гидродинамических характеристик.
4. Передача заказчику – предоставление полного комплекта файлов в согласованных форматах.
Результат

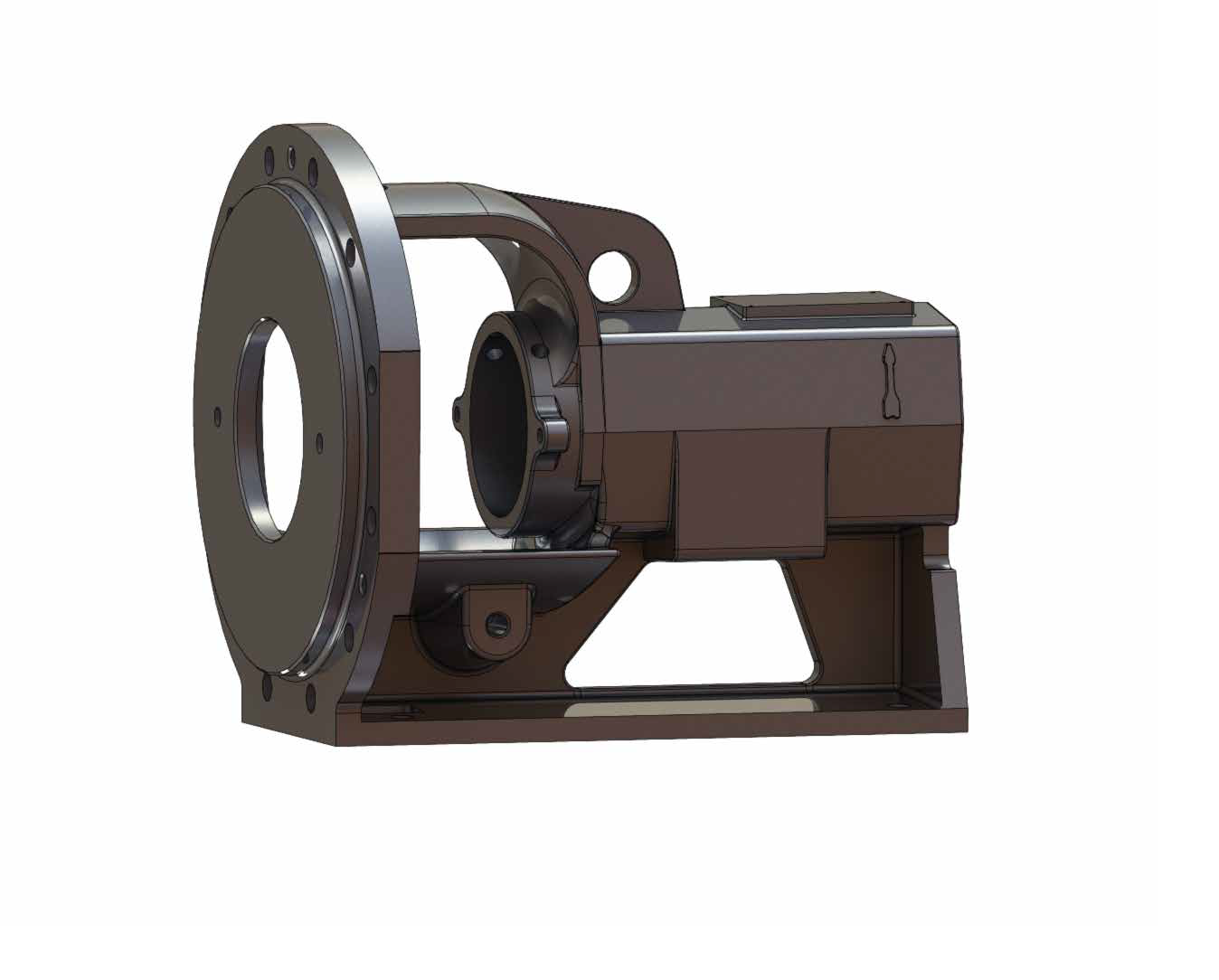

Заказчик получил готовые 3D-модели насоса, которые могут быть использованы для дальнейшего проектирования, анализа и производства. Это позволит локализовать производство оборудования,
адаптировав его под конкретные требования нефтегазовых проектов.
адаптировав его под конкретные требования нефтегазовых проектов.
